Зачем Структурированная Кабельная Система,часть 2

Зачем Структурированная Кабельная Система,часть 2

Аварии и отказы кабельной системы однозначно приводят к потерям и убыткам. Они очевидны, и их довольно легко контролировать. Тем не менее, самый большой ущерб наносят сети, работающие не в полную силу своих возможностей вследствие различных причин, которыми могут являться неполноценные компоненты, некачественные проект или монтаж, несоответствие кабельной системы требованиям стандартов (Рисунок 5). Такое замедление в работе может быть незаметным, но тем более оно опасно (Таблица 1).Аварии и отказы кабельной системы однозначно приводят к потерям и убыткам. Они очевидны, и их довольно легко контролировать. Тем не менее, самый большой ущерб наносят сети, работающие не в полную силу своих возможностей вследствие различных причин, которыми могут являться неполноценные компоненты, некачественные проект или монтаж, несоответствие кабельной системы требованиям стандартов (Рисунок 5). Такое замедление в работе может быть незаметным, но тем более оно опасно (Таблица 1).

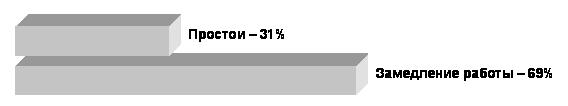

Соотношение объемов наносимого ущерба вследствие простоев и неполноценного функционирования сети

Рисунок 5. Соотношение объемов наносимого ущерба вследствие простоев и неполноценного функционирования сети (источник: Vigilant)

Таблица 1. Оценка относительной стоимости кабельной системы (источник: Anixter)

Объем повторных передач в процентах от сетевого трафика

Действительная скорость
передачи информации, Мб/с

Отдача от инвестиций в
кабельную систему, %

0%

100.0

100

1%

20.0

20

2%

4.0

4

3%

0.8

0.8

4%

0.16

0.16

5%

0.032

0.032


Если всего лишь 10-15 лет назад работа организации очень мало зависела от нормального функционирования сети, то в настоящее время информационные сети становятся жизненно важными элементами и инструментами бизнеса. В наши дни работа многих организаций 100%-но зависима от работы их информационных сетей. Время простоя сети становится мерой убытков (Рисунок 6).

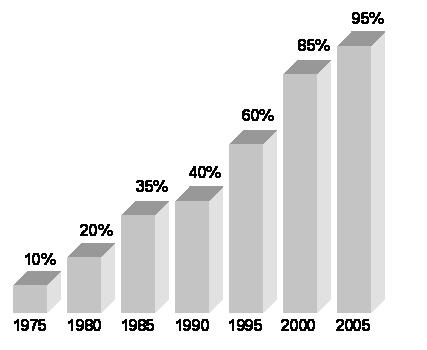

Степень влияния работоспособности сети на работоспособность всей организации

Рисунок 6. Степень влияния работоспособности сети на работоспособность всей организации (источник: Anixter)

Объяснение этого феномена довольно простое. Достаточно взглянуть на иерархическую структуру работы организации, изображенную в виде пирамиды (Рисунок 7), чтобы понять, что при возникновении проблем на любом из ее уровней, неизбежно будут затронуты и все вышележащие уровни. Чем ниже в пирамиде находится уровень, отвечающий за выполнение определенной функции, тем более разрушительными окажутся последствия его крушения или неполноценного функционирования.

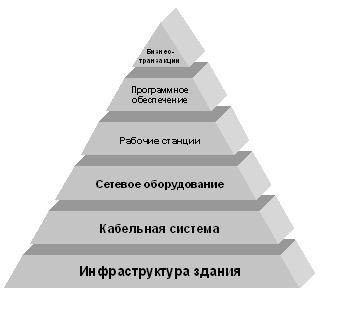

Структура работы организации
Рисунок 7. Структура работы организации

Несмотря на то, что кабельная система, как правило, существует дольше большинства других составляющих информационной инфраструктуры, ее первоначальная стоимость составляет, как правило, не более 5% общих инвестиций в информационную систему. Таким образом, структурированная кабельная система является весьма убедительным способом инвестирования в производительность любой организации или компании (Рисунок 8).

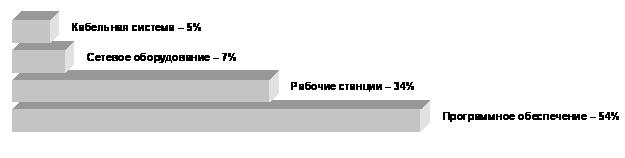

Структура капиталовложений в создание информационной системы
Рисунок 8. Структура капиталовложений в создание информационной системы

Кабельная система является составляющей частью инфраструктуры с самым продолжительным временем жизни, дольше которого существует только каркас здания. Кабельная система, созданная на основе стандартов, гарантирует долговременное функционирование сети и поддержку многочисленных приложений, обеспечивая отдачу от инвестиций на всем протяжении ее существования.

Если вернуться на несколько лет назад, во времена, предшествовавшие введению в практику принципов структурированного каблирования, монтаж новых телекоммуникационных кабельных систем осуществлялся очень просто. Тогда не было ни строгих ограничений на расстояния, ни ограничений на использование кабельных трасс, ни требований, предъявляемых к помещениям, предназначенных для размещения телекоммуникационного оборудования. С началом действия стандартов кабельных систем монтажники стали обязаны соблюдать более строгие правила монтажа для обеспечения качества работы кабельной системы и для устранения необходимости постоянного перекладывания кабельных сегментов при добавлении каждого нового приложения.

Последние статистические исследования показали, что около 40-50% всех служащих организации каждый год перемещаются в пределах здания. Без использования логических и систематизирующих методов, благодаря которым можно справиться с этой проблемой, даже самая совершенная кабельная система превратиться в хаос еще до того, как вы произнесете «структурированная кабельная система» или «открытый офис».

С ростом и реорганизацией компаний естественным требованием бизнеса становится возможность внесения изменений в систему. Кажется простым делом переместить офисную мебель и оборудование на новые места, но эти, на первый взгляд, «простые» перемещения могут привести к полной неразберихе в нестандартной кабельной системе. Проложенные до этого кабели могут перепутаться и получить повреждения, становиться сложным определение нужного запаса кабеля, а когда увеличиваются расстояния, требуется прокладка новых кабельных сегментов. Все эти ограничения ведут к дополнительным затратам и нарушают работу сотрудников в офисе на все время внесения изменений.

Использование данного материала без ссылок на оригинал или согласия автора запрещено.
